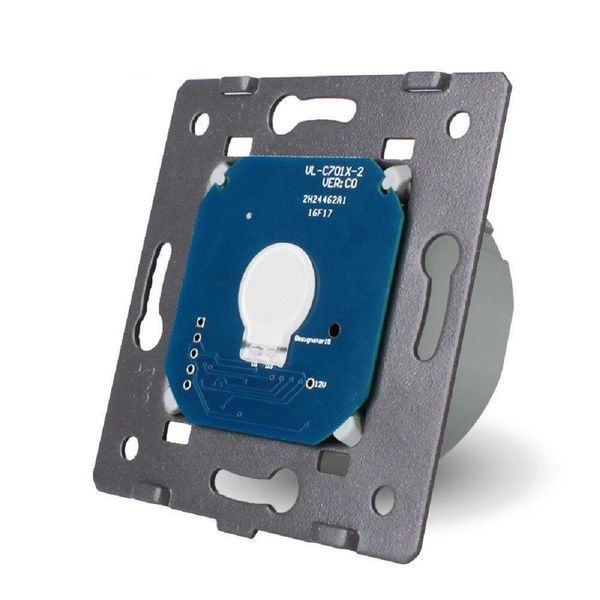

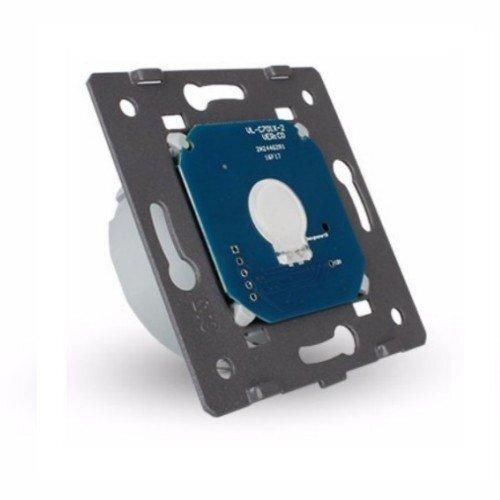

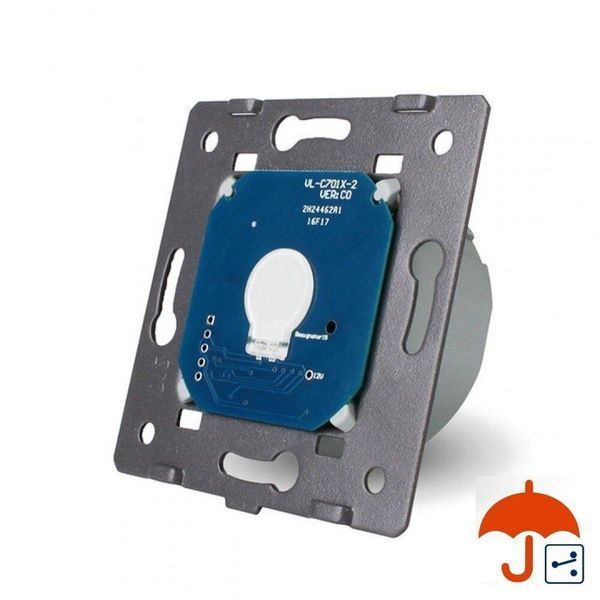

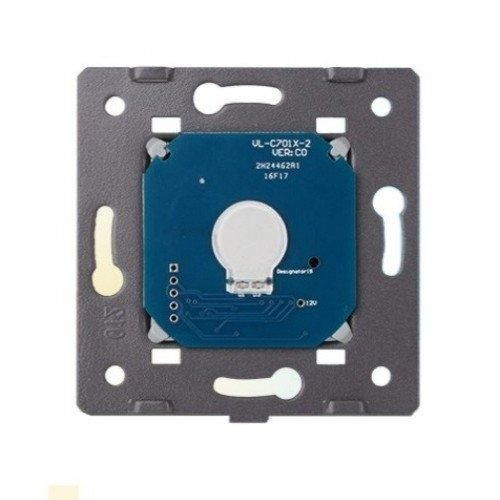

Механизм сенсорный проходной выключатель с защитой IP44
Проходной выключатель Livolo используется для управления освещением с двух и более мест. Работает в режиме вкл / выкл. Управление осуществляется прикосновением к сенсору.
Подключение осуществляется без внесения каких-либо дополнительных изменений в существующую схему электрической проводки. То есть вы можете легко заменить свой старый механический выключатель на современный сенсорный.
Выключатель имеет подсветку, которая показывает текущее состояние выключателя: синий - выключено, и красным - включено.
Особенности
- Позволяет управлять освещением с нескольких мест;
- Подходит для использования на улице;
- Может использоваться с любым источником света от 1 Вт до 1000 Вт;
- Подсветка сенсора синим и красным цветом, что позволяет легко найти переключатель в ночное время;
- Горизонтальное или вертикальное установление;
- Можно устанавливать как в стандартные, так и в глубокие монтажные коробки;
- Простая и быстрая установка с помощью винтового соединения;
- Можно установить до 5 штук в одну рамку;
- Крепится к монтажной коробке винтами;
- Прочный окрашенный металлический суппорт;

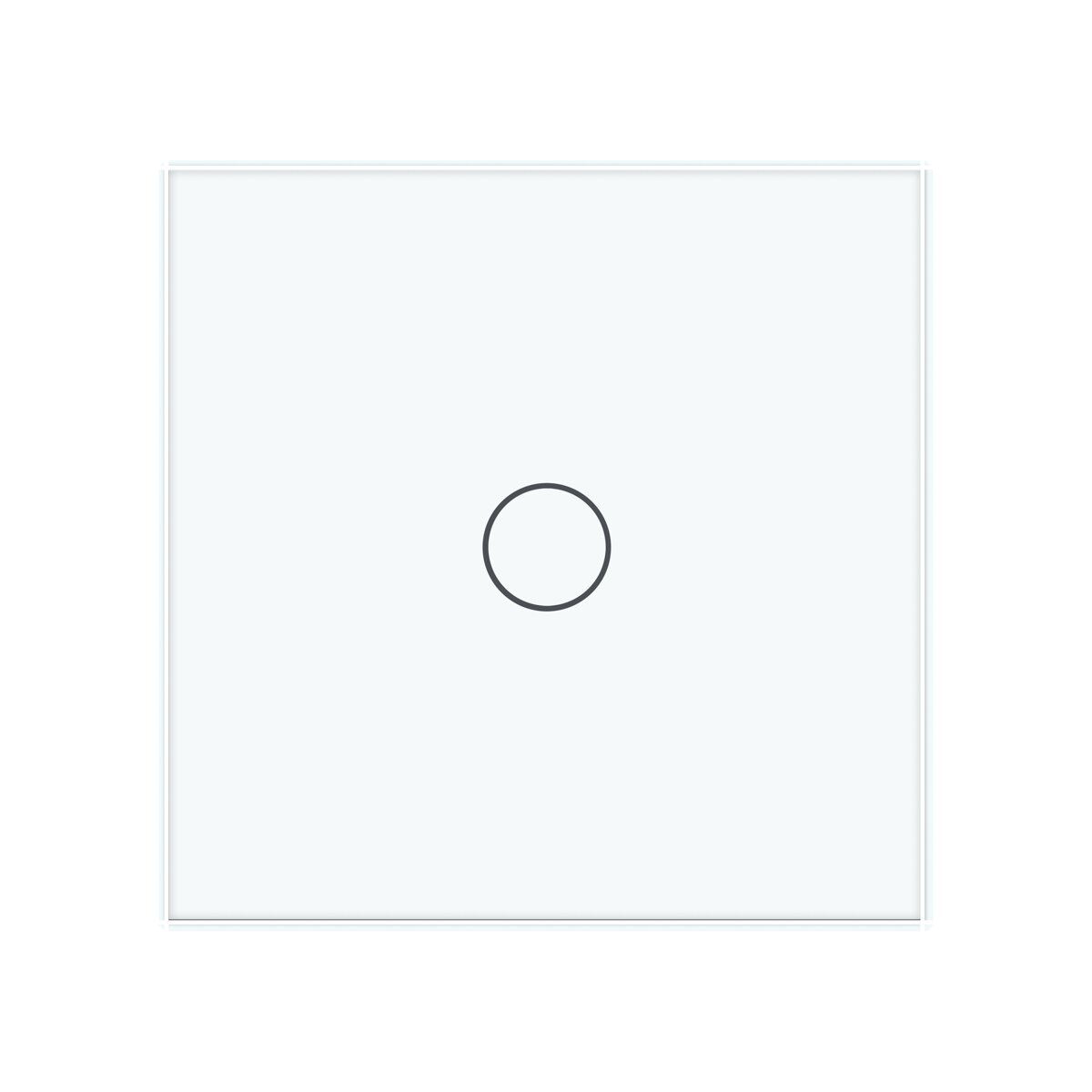

- Используется с рамкой из закаленного стекла;
- Емкостный сенсор.

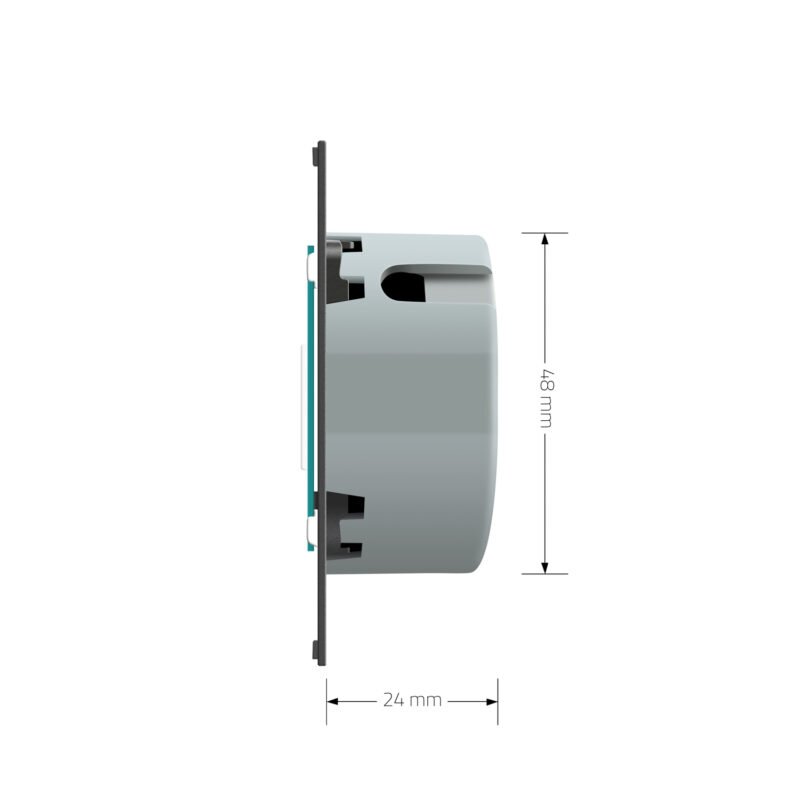

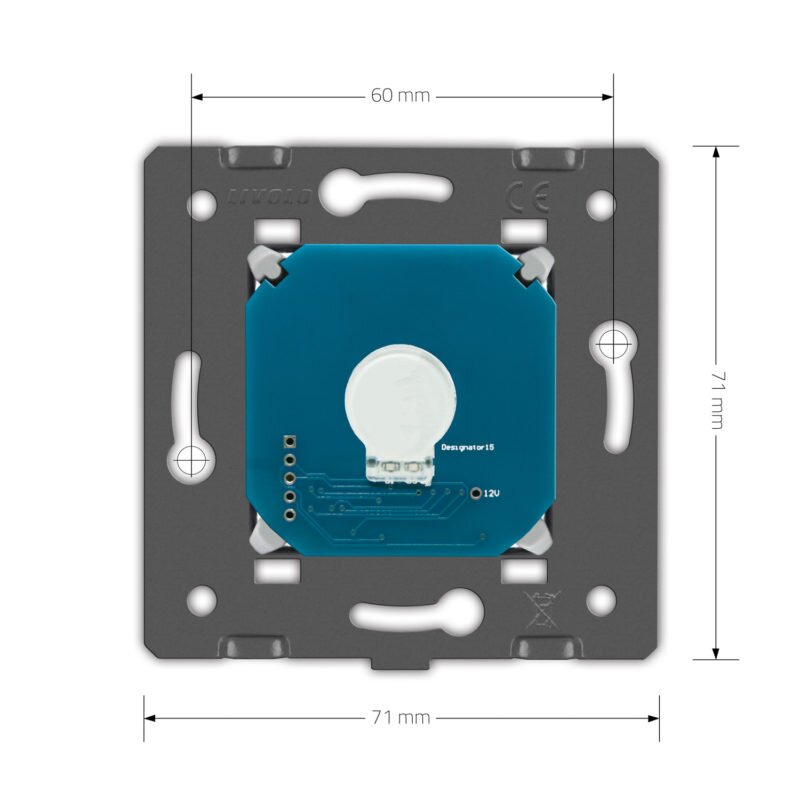

Размер
Размеры выключателя позволяют устанавливать его в монтажные коробки любых строительных стандартов, принятых в нашей стране. Все это значительно облегчает монтаж выключателей.
Комплект поставки
- Сенсорный выключатель Livolo;
- Шурупы для крепления;
- Инструкция;
- Коробка.

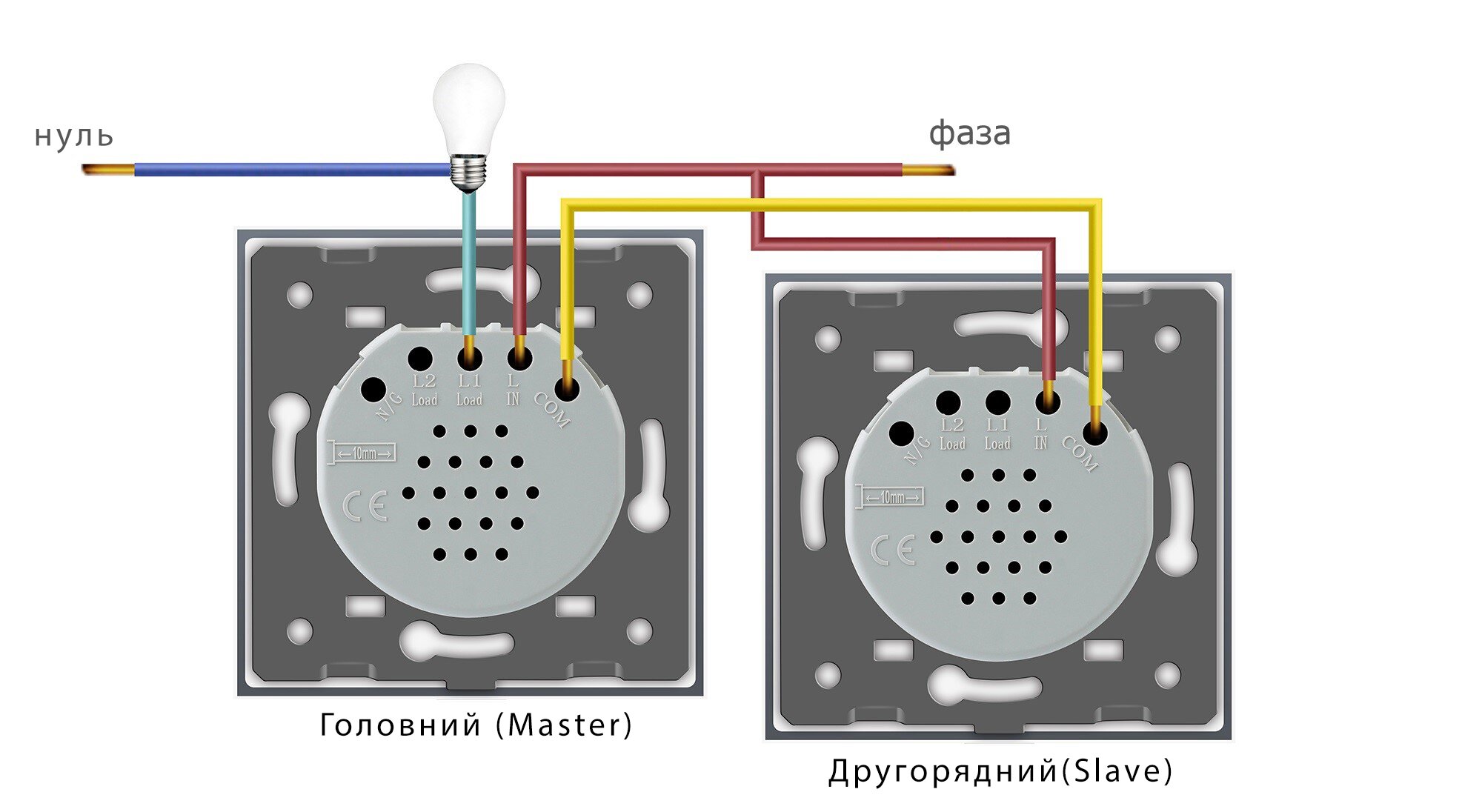

Схема подключения проходного выключателя
Подключение осуществляется без внесения каких-либо дополнительных изменений в имеющуюся схему электрической проводки.
Внимание! Проходные выключатели работают совместно с другими проходными выключателями. Для правильной работы требуется минимум два выключателя. Проходные выключатели LIVOLO не работают с проходными выключателями.

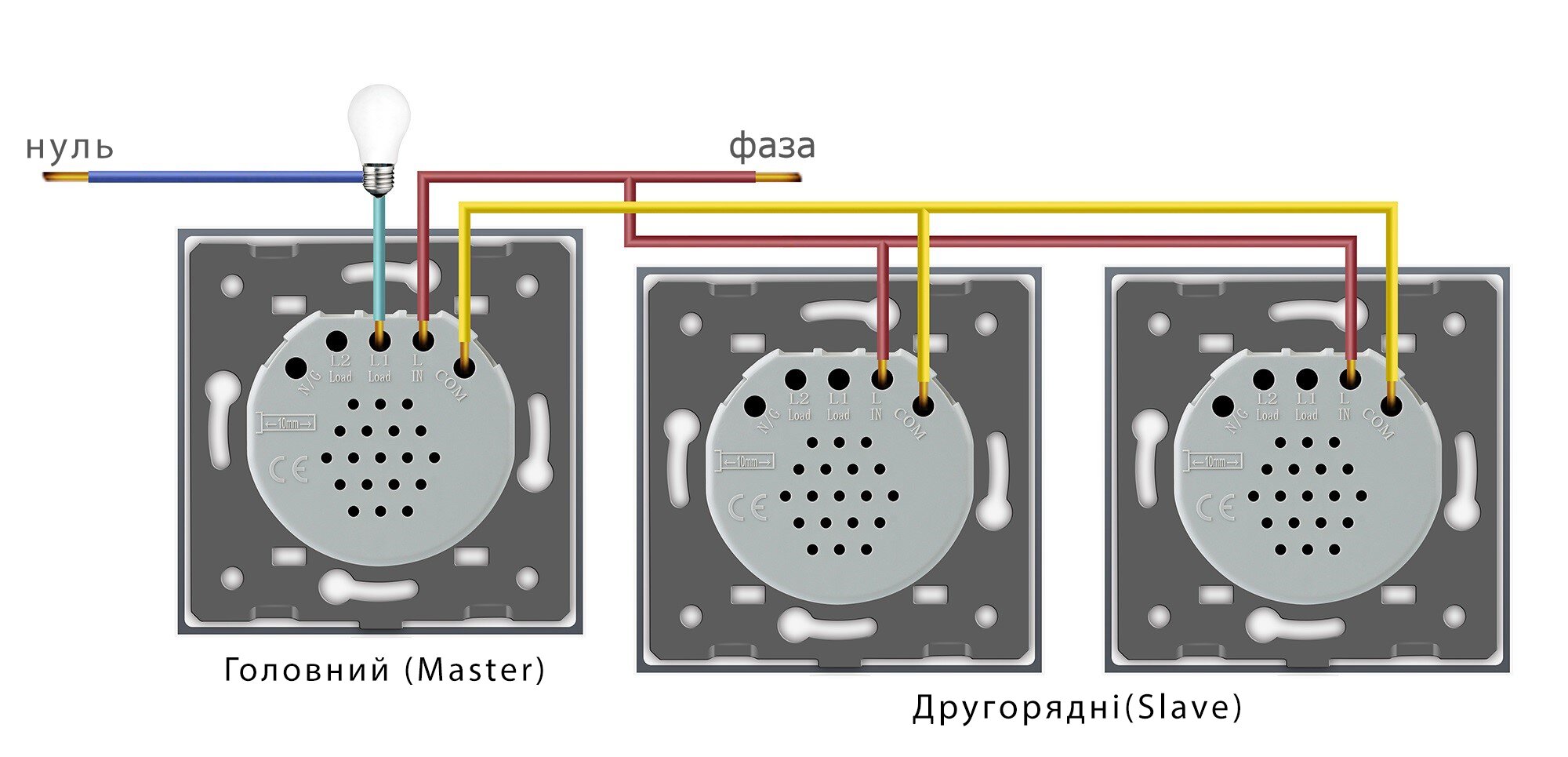

Нагрузкой управляет Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.

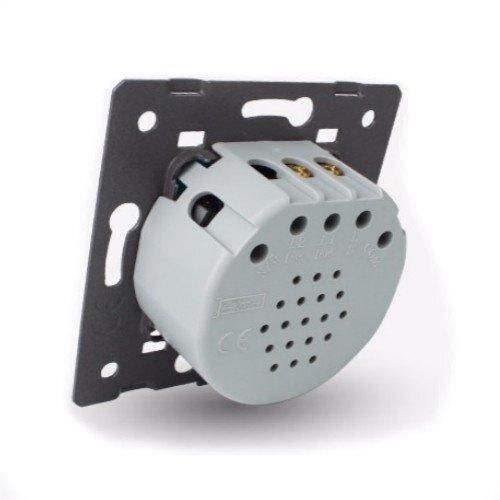

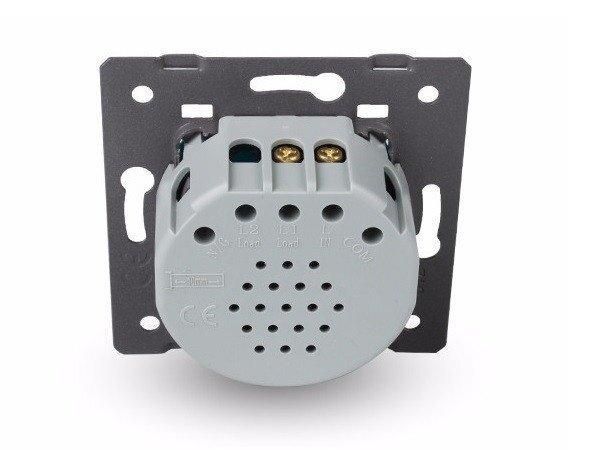

- Для подключения Главного (Master) выключателя используются клеммы: Lin - фаза, L1 выход на линию нагрузки, COM - информационный.
- Для подключения Второстепенного (Slave) выключателя используются две клеммы: Lin - фаза, COM - информационный.
Внимание! Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный Master выключатель.
Программирование:
Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстепенного переключателя на пол секунды.
Сброс программирования:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Программирование будет сброшено.

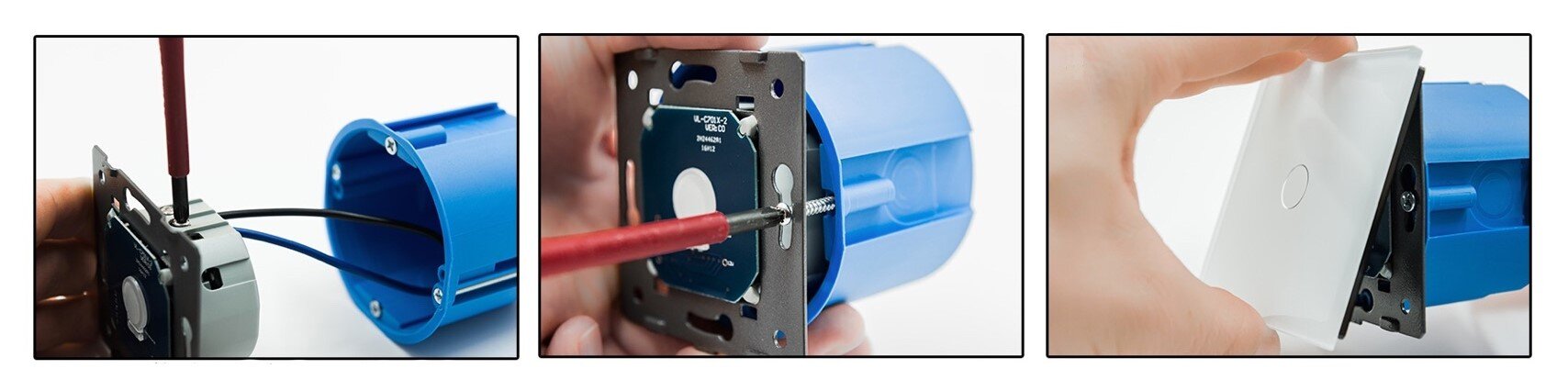

Инструкция по установке и подключению
Выключатель устанавливается в круглую монтажную коробку
Предназначен для монтажа с сенсорной панелью
Сенсорная панель поставляется отдельно
