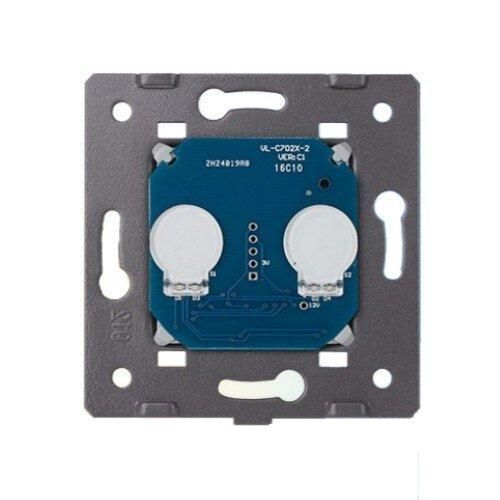

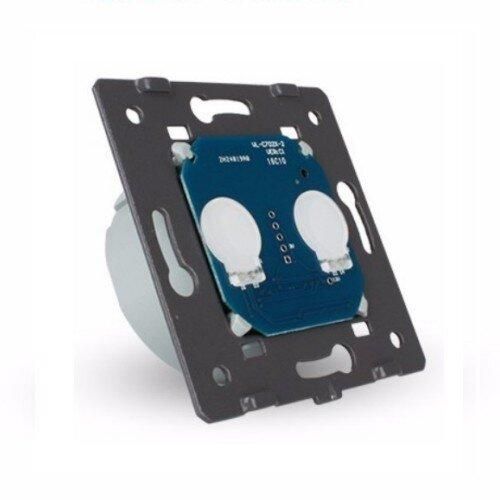

Импульсная двухсенсорная кнопка без фиксации с сухим контактом
Выключатели с сухим контактом используются, когда выключатель Livolo не должен напрямую управлять источником света, а должен отправлять сигнал модулю, который управляет источником света (например, модули Fibaro, LOXONE, другие устройства Z-Wave и т. д.).
Этот тип выключателя в основном предназначен для использования с интеллектуальными системами Smart Home, которым необходим так называемый "сухой контакт реле". Сухой контакт - это контакт, который не имеет прямого связи с источником питания и заземлением. Это означает, что на клеммах сухого контакта нет никакого напряжения, если клеммы не подключены к другому оборудованию.
Сенсорный выключатель без фиксации с сухим контактом требует напряжения питания 220В переменного тока - фазу и ноль. Выключатель работает в режиме 2, контакт замкнут только при касании к сенсору. С использованием данного типа выключателя можно коммутировать 12В, 24В или 115В, 230В.
Особенности
- Сухой контакт без фиксации;
- Питание 220 вольт;
- Может использоваться с любым источником света от 1 Вт до 1000 Вт;
- Сенсор подсвечивается синим и красным цветом;
- Горизонтальная или вертикальная установка;
- Можно установить как в стандартные, так и в глубокие монтажные коробки;
- Простая и быстрая установка с помощью винтового соединения;
- В одной рамке можно установить до 5 штук;
- Крепится к монтажной коробке винтами;
- Прочный покрашенный металлический держатель;
- Используется с рамкой из закаленного стекла;
- Емкостный сенсор.

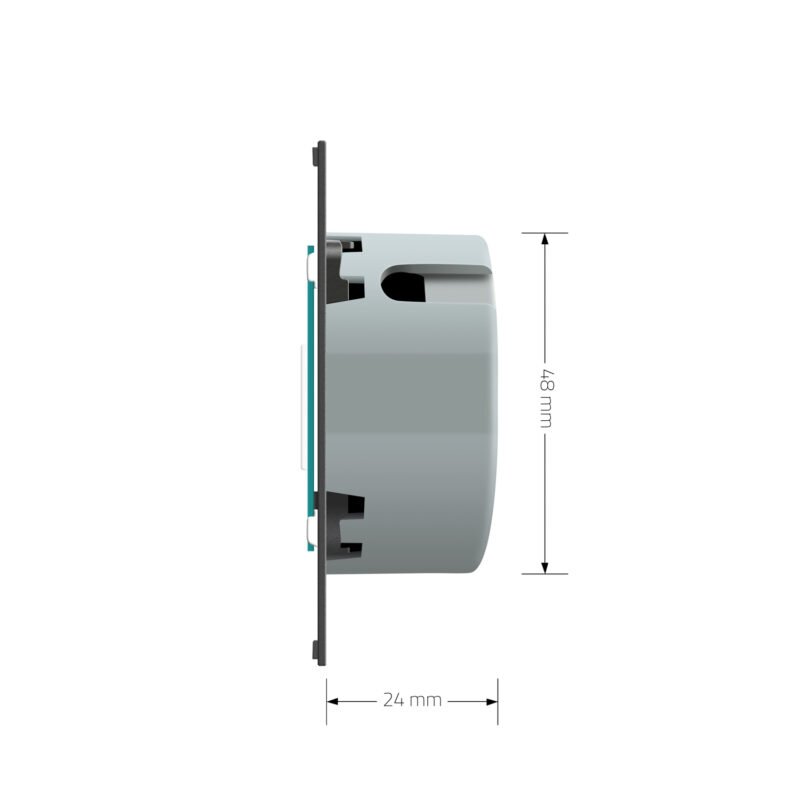

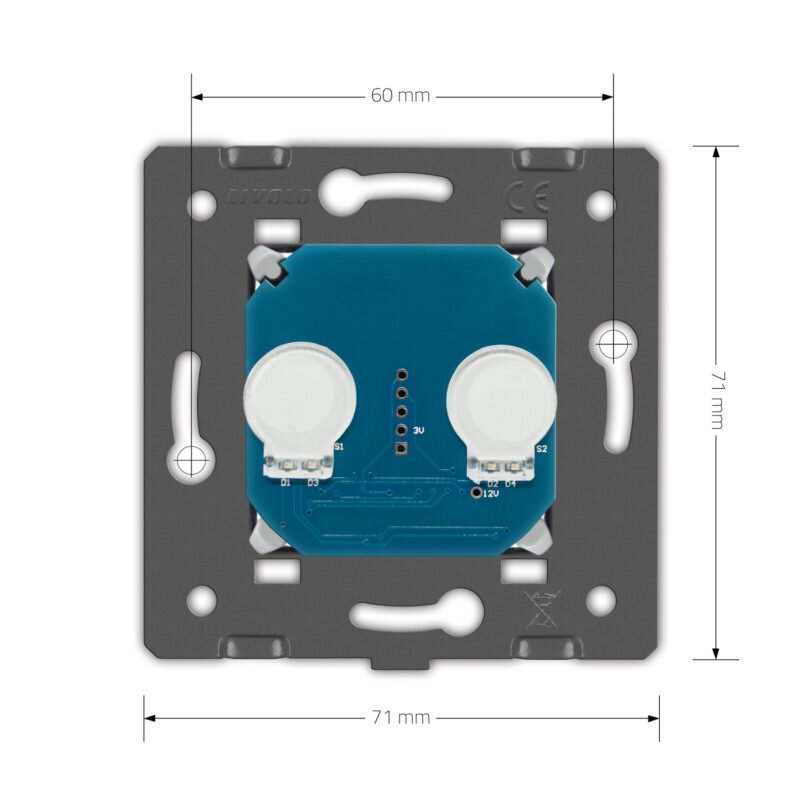

Размер
Размеры выключателя позволяют устанавливать его в монтажные коробки любых строительных стандартов, принятых в нашей стране. Все это значительно облегчает монтаж выключателей.
Комплект поставки
- Сенсорный выключатель Livolo;
- Шурупы для крепления;
- Инструкция;
- Коробка.

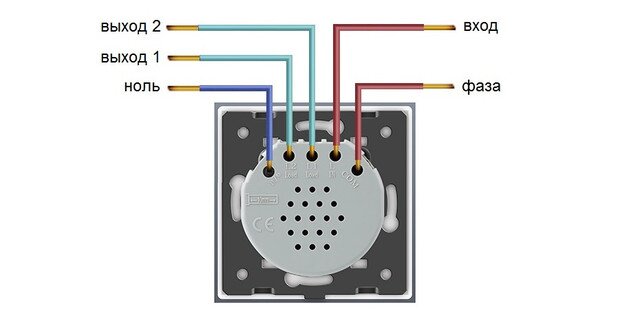

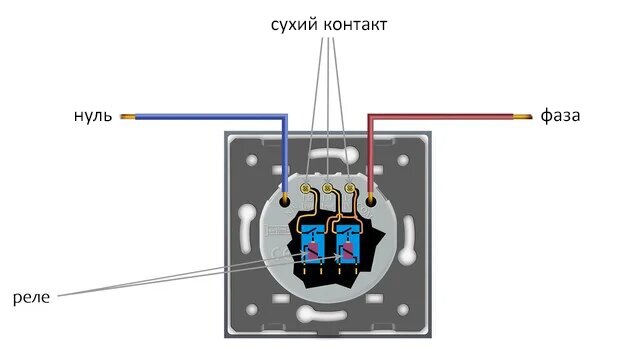

Схема подключения Livolo
Выключатель без фиксации с сухим контактом требует напряжения питания 220В переменного тока - фазу и ноль. Выключатель замыкает контакт только во время прикосновения к сенсору.
Независимые реле выключателя обеспечивают беспотенциальный "сухой контакт"

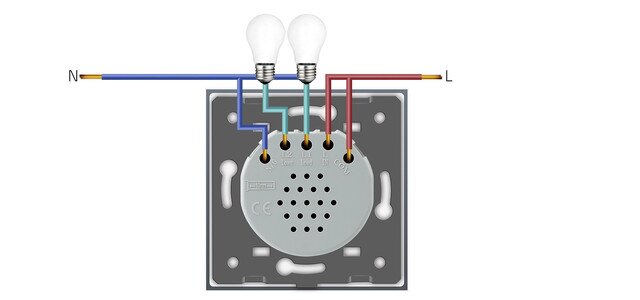

Схема подключения нагрузки которая работает от 220 вольт

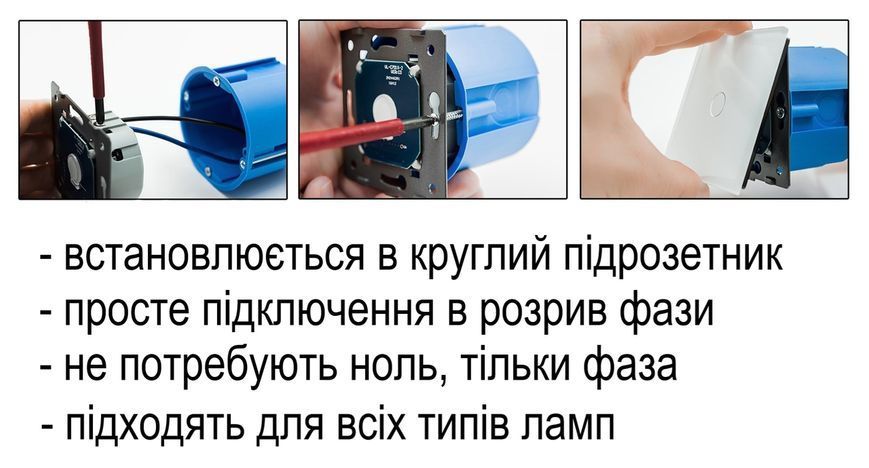

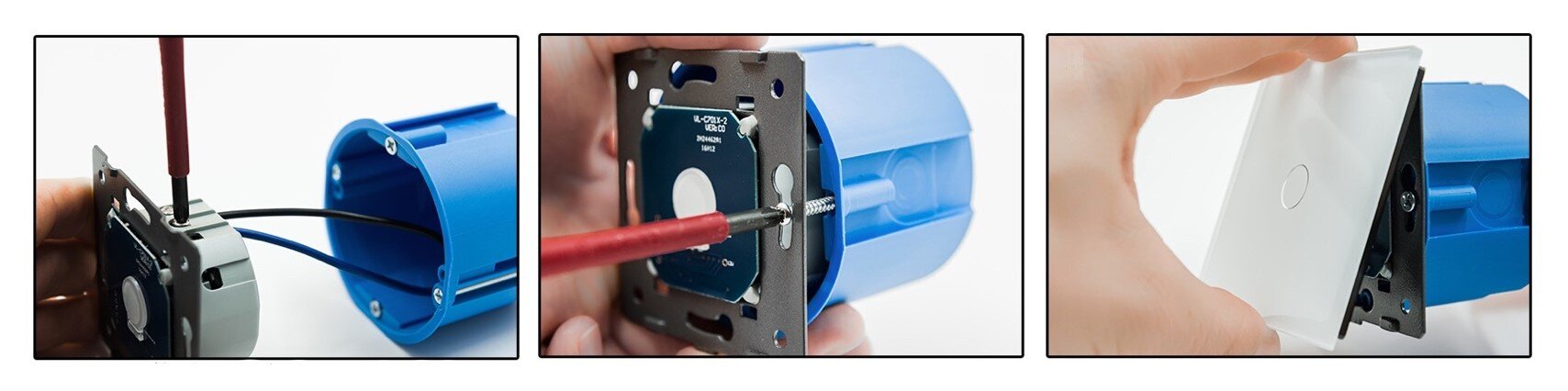

Инструкция по установке и подключению
Выключатель устанавливается в круглую монтажную коробку

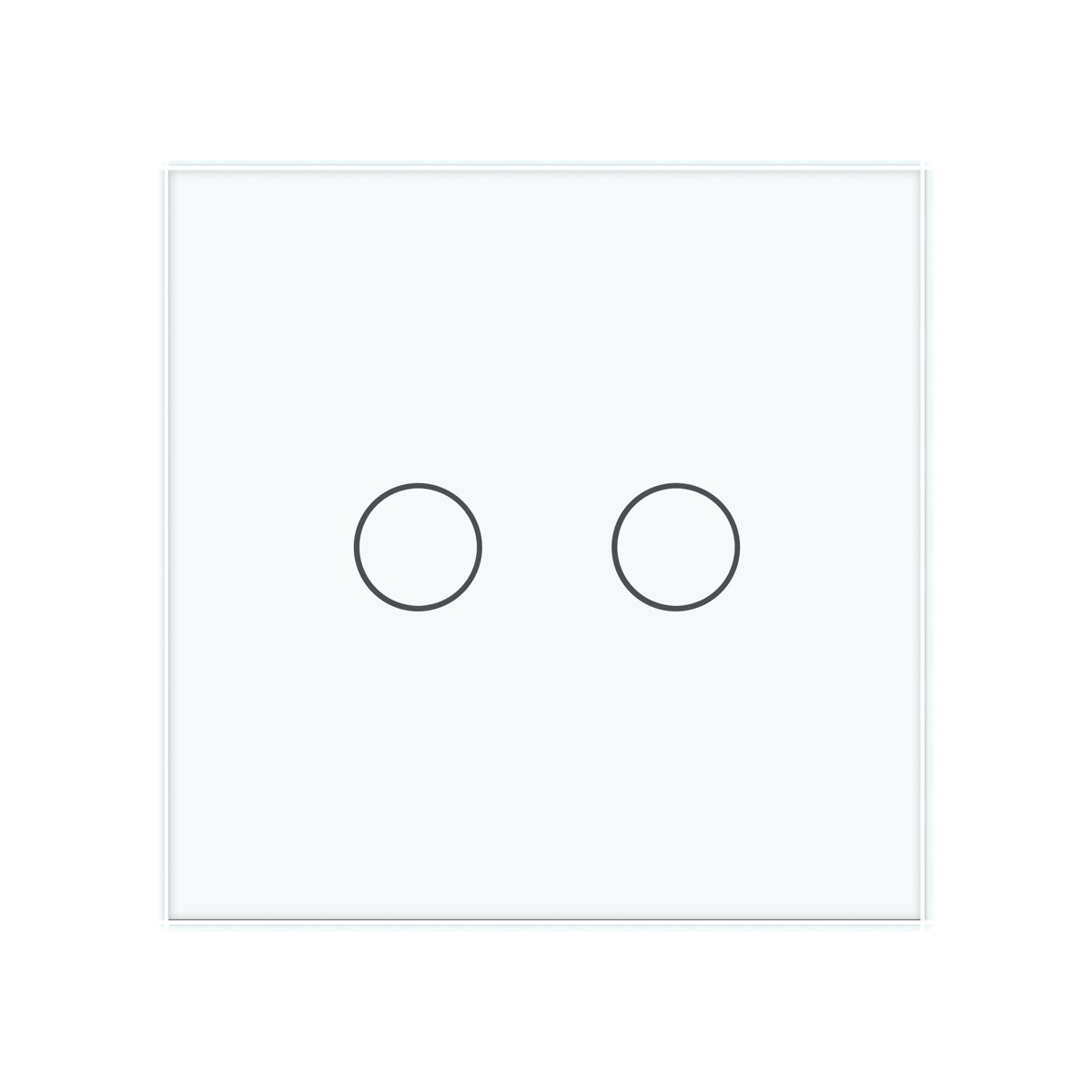

Предназначен для монтажа с сенсорной панелью
Сенсорная панель поставляется отдельно
